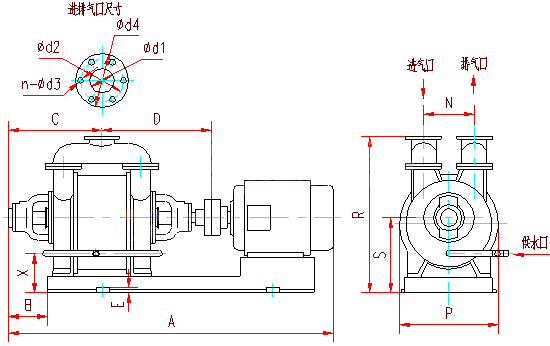

SK-6、SK-12、SK-20、SK-30、SK－42水環式真空泵及壓縮機外形及安裝尺寸圖

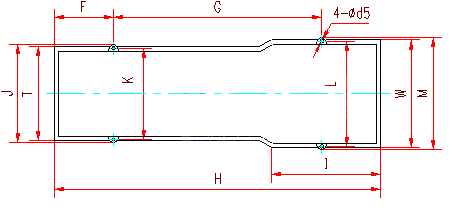

SK-6、SK-12、SK-20真空泵、壓縮機及SK-30真空泵底腳安裝尺寸

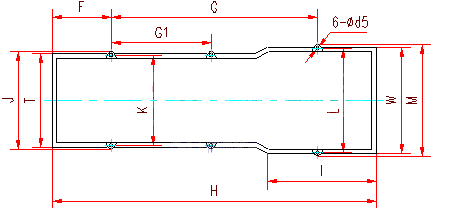

SK-30壓縮機及SK-42真空泵底腳安裝尺寸
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G/G1
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-6
|
真空泵
|
1432
|
114
|
370
|
457
|
30
|
235
|
800
|
1225
|
/
|
470
|
420
|
420
|
470
|
210
|
|
壓縮機
|
1477
|
91
|
370
|
457
|
30
|
235
|
800
|
1225
|
/
|
470
|
420
|
420
|
470
|
210
|
|
|
SK-12
|
真空泵
|
1761
|
141
|
448
|
538
|
30
|
300
|
940
|
1468
|
858
|
580
|
520
|
460
|
520
|
280
|
|
壓縮機
|
1831
|
141
|
448
|
538
|
30
|
300
|
990
|
1520
|
/
|
580
|
520
|
520
|
580
|
280
|
|
|
SK-20
|
真空泵
|
2100
|
141
|
491
|
609
|
30
|
340
|
1132
|
1780
|
/
|
690
|
630
|
630
|
690
|
350
|
|
壓縮機
|
2370
|
159
|
491
|
609
|
30
|
340
|
1210
|
1895
|
686
|
690
|
630
|
720
|
780
|
350
|
|
|
SK-30
|
真空泵
|
2500
|
144
|
556
|
674
|
30
|
405
|
1270
|
2020
|
685
|
690
|
630
|
720
|
780
|
350
|
|
壓縮機
|
2570
|
144
|
556
|
674
|
30
|
405
|
1295
|
2071
|
711
|
690
|
630
|
700
|
760
|
350
|
|
|
SK-42
|
真空泵
|
2720
|
144
|
630
|
750
|
30
|
480
|
1445
|
2221
|
711
|
690
|
630
|
700
|
760
|
350
|
|
代號
|
P
|
R
|
S
|
T
|
W
|
X
|
Z
|
d1
|
d2
|
d3
|
d4
|
d5
|
n
|
底腳螺栓
|
|
|
SK-6
|
真空泵
|
330
|
610
|
315
|
410
|
410
|
183
|
G1/2"
|
80
|
130
|
14
|
160
|
18
|
4
|
M16×400
|
|
壓縮機
|
330
|
610
|
315
|
410
|
410
|
183
|
G1/2"
|
80
|
130
|
14
|
160
|
18
|
4
|
||
|
SK-12
|
真空泵
|
440
|
740
|
355
|
520
|
460
|
163
|
G1/2"
|
80
|
150
|
14
|
180
|
27
|
4
|
M24×600
|
|
壓縮機
|
440
|
755
|
370
|
520
|
520
|
178
|
G1/2"
|
80
|
150
|
14
|
180
|
27
|
4
|
||
|
SK-20
|
真空泵
|
680
|
1010
|
485
|
650
|
650
|
220
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|
|
壓縮機
|
680
|
1015
|
490
|
650
|
720
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
||
|
SK-30
|
真空泵
|
680
|
1010
|
485
|
650
|
720
|
220
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|
|
壓縮機
|
680
|
1015
|
490
|
650
|
708
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
||
|
SK-42
|
真空泵
|
680
|
1015
|
490
|
650
|
708
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|

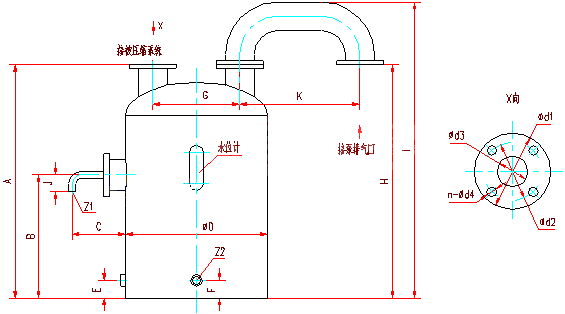

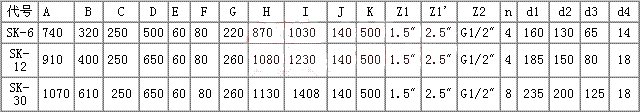

SK-6、SK-12、SK-30水環式真空泵及壓縮機氣水分離器外形尺寸圖
